Netron：把神经网络模型变成一张看得懂的流程图

拿到一个别人训练好的模型，第一件事往往不是跑推理，而是想搞清楚它内部到底长什么样——有多少层、每层输出什么形状、参数怎么流动。直接翻代码或配置文件往往低效，尤其当模型来自 TensorFlow、PyTorch 或 CoreML 等不同框架时，格式各异，阅读成本更高。Netron 就是来解决这个问题的：一个开源的神经网络模型可视化工具，打开文件就能生成结构图。

打开即用，支持的格式覆盖主流框架

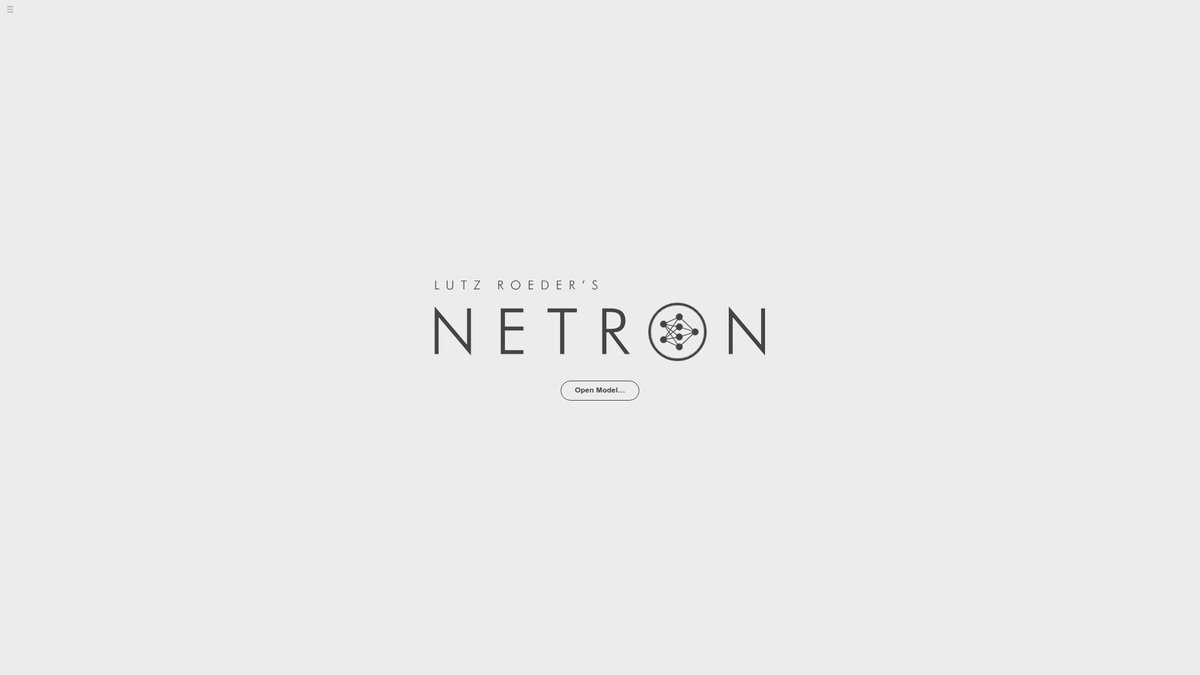

Netron 的用法非常直接：打开工具，拖入一个模型文件，右侧立刻渲染出网络结构图。它支持 ONNX、TensorFlow、PyTorch、Keras、CoreML、TensorFlow Lite 等常见格式，基本覆盖了日常开发会遇到的主流框架。这意味着你不需要为了看一个模型去安装对应的框架环境，更不用写脚本解析权重文件。

操作层面，点击任意一个节点，右侧面板会显示该层的详细属性：输出形状、参数量、激活函数、是否带偏置等。这些信息在模型剪枝、量化或排查尺寸不匹配时非常有用。比如你怀疑某层输出维度对不上，点开就能看到具体数值，比在代码里逐行打印张量形状直观得多。

从项目属性看，Netron 在 GitHub 上已有超过 3.3 万星标，采用 MIT 协议，用 JavaScript 编写。开发者和研究者可以自行修改或集成到自己的工具链里。开源意味着它的更新节奏和社区反馈直接挂钩，新框架格式的支持往往在发布后不久就能跟上。

可视化如何加速模型理解与调试

模型可视化的价值在几个具体场景里体现得最明显。

第一个是接手他人模型。当你要在一个已有模型基础上做迁移学习或微调，得知道它的主干网络有哪些可训练层、最后几层是全连接还是卷积。Netron 把整个结构摊开，你能快速定位到需要替换的分类头，而不必从头阅读训练代码。

第二个是框架间转换后的验证。比如把 PyTorch 模型导出为 ONNX，再转成 CoreML 部署到 iOS。转换过程中可能产生算子不兼容或结构变化，肉眼很难从代码中发现。用 Netron 分别打开转换前后的模型，对比结构图，能直观看到哪些层被合并、哪些被替换，避免部署后出现意外行为。

第三个是教学与文档编写。向团队或学生解释一个网络架构时，与其画示意图，不如直接导出 Netron 的截图。它生成的图包含真实的层名和参数，比手绘更准确，也省去单独画图的维护成本。

与直接在代码中打印模型摘要相比，Netron 的优势在于空间结构呈现。像 ResNet 这类有跳跃连接的模型，摘要只能列出层顺序，而 Netron 能显示数据流的并行分支和合并点，对理解残差结构或注意力机制帮助很大。

边界与限制：哪些场景它帮不上忙

Netron 并非万能。它主要展示静态结构，不提供训练过程中的动态信息，比如梯度流或激活值分布。如果你想分析模型在特定输入下的行为，仍需借助其他调试工具。另外，对于超大模型（如上百层的 Transformer），图会非常复杂，节点密集，缩放和导航需要一些耐心。此时可以尝试按子图或模块折叠视图，但体验仍不如小模型流畅。

另一个限制是它不支持直接编辑模型。Netron 是纯查看器，你无法在界面上删除一层或修改参数，任何改动仍需回到代码或专门的建模工具中完成。这意味着它更适合作为理解与验证的辅助，而非模型设计的替代品。

综合来看，Netron 适合所有需要频繁接触模型文件的开发者、研究者和学生。如果你只是偶尔看一眼模型结构，它的轻量级和跨平台特性（支持浏览器直接使用）也足够方便。但如果你需要的是训练可视化或动态调试，那可能需要搭配 TensorBoard 或类似工具一起用。

Netron 的价值在于把抽象的模型定义转化为可交互的视觉图表，让结构一目了然。在模型部署和迁移学习越来越普遍的今天，它已经成为一个实用的小工具，值得放在工具箱里。

FAQ：常见问题

Netron 支持哪些模型格式？

Netron 支持 ONNX、TensorFlow、PyTorch、Keras、CoreML、TensorFlow Lite 等主流框架格式，基本覆盖日常开发所需。打开工具后直接拖入文件即可自动识别并渲染结构图。

Netron 能编辑模型结构吗？

不能。Netron 是纯可视化工具，只用于查看模型结构和参数，不支持在界面上修改层或权重。任何结构调整仍需在原始框架中完成，但可以用它来验证修改后的结果。
